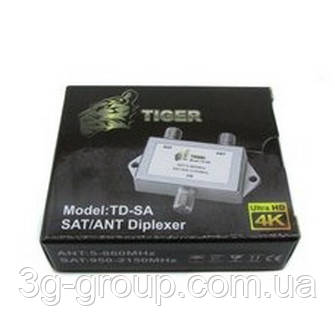

Диплексер SAT/Tiger TV TD-SA

Диплексер SAT-TV Tiger TD-SA

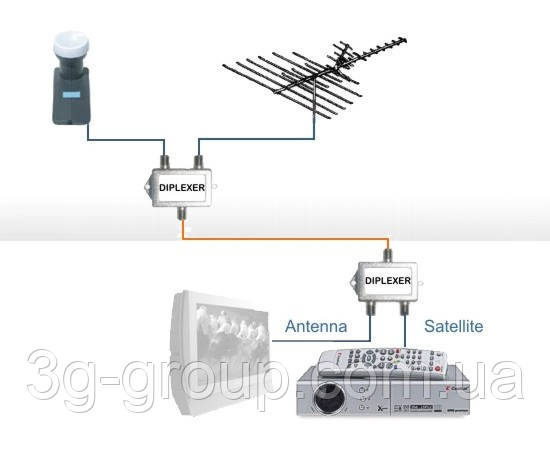

Диплексер TV/SAT Tiger TD-SA - пристрій, за допомогою якого можна об'єднати у загальний тракт (іншими словами - пропустити по одному коаксіальному кабелю) сигнали супутникового ТБ з сигналами ефірного або кабельного ТБ або розділити вхідний сигнал на сигнали двох різних діапазонів - 950-2150 МГц (супутникове ТБ) і 5-860 МГц (ефірне ТБ, кабельне ТБ). Застосування диплексеров дозволить вам оптимізувати витрати при монтажі телевізійних систем - зекономити кількість кабелів або при неможливості прокладки додаткового кабелю пустити до приймальної апаратури два сигналу по вже існуючому. Для виключення взаємного впливу сигналів різних діапазонів в диплексере передбачена система фільтрації сигналів по діапазонах. Диплексер забезпечує наскрізний прохід живлячої напруги і тонових сигналів, що управляють, для супутникового ТБ (вхід або вихід "SAT"). Диплексер без проблем пропускає сигнали аналогового мовлення, так і цифрового Т2 ефірного або кабельного DVB-C мовлення. Диплексера працюють в парі - один поєднує сигнали, другий поділяє за діапазонами.

Характеристики:

• діапазон частот, що пропускаються по порту "ANT" - 5...860 МГц;
• діапазон частот, що пропускаються по порту "SAT" - 950...2150 МГц;
• що вносяться втрати - <3 дБ;
• розв'язка між портами "ANT" і "SAT" - >20 дБ;
• пропуск напруги живлення по порту "SAT" - <20В;
• пропуск напруги живлення по порту "ANT" - неможливий.
